SEPARATOR ULJA I NAFTNIH DERIVATA
UPOTREBA
Separatori NAFTINIH DERIVATA upotrebljavaju se svuda gde otpadne vode sadrže veću količinu rastvorenih mineralnih tečosti (nafta i derivati). Uglavnom se radi o površinskoj vodi - kišnici koja spira naftna zagađenja sa površine parkinga, pumpi, kolovoza itd. Ugrađuju se kao predprečistači ispred prečistača otpadnih voda ili pre ispuštanja otpadnih voda u javnu kanalizaciju. Separatori naftinih derivata javljaju se kao neizbežan stepen u primarnom prečišćavanju otpadnih voda jer se otklanjanjem neftinih derivata znatno rasterećuje sekundarni tretman otpadnih voda i štite vodotokovi od zagađenja. U nekim delatnostima separatori naftinih derivata su jedini činitelji prečišćavanja otpadnih voda i zakonski se insistira na njihovoj ugradnji.
Svi naši separatori naftinih derivata ispunjavaju važeće srpske i evropske norme reda ČSN EN 858
# SRPS EN 858-1 Osnove za projektovanje, izradu i probe, obeležavanje i upravljanje
# SRPS EN 858-2 Separatori lakih tečnosti, Deo 2: izbor nazivne veličine, instalacija, rad i održavanje
# ČSN EN 858-1 Osnove za projektovanje, izradu i probe, obeležavanje i upravljanje
# ČSN EN 858-2 Separatori lakih tečnosti, Deo 2: izbor nazivne veličine, instalacija, rad i održavanje
Navedene norme dozvoljavaju na izlazu dve razne vrednosti NEM:
# Klasa I : < 5mg/l (u području vodozahvata 0,2-0,5 mg/l)
# Klasa II : < 100mg/l (recipijent II i III kategorije)
 |
 |
TIPIČNE OBLASTI UPOTREBE
- saobraćajnice,parkinzi tržnih centara, hotela, motela
- benzinske pumpe i njihovi parkinzi
- auto servisi, perionice automobila
- otvorene prodavnice automobila, kao i sve površine s kojih bi kišnica mogla biti zagađena naftinim derivatima
FUNKCIONISANJE
Separatori naftinih derivata proizvode se od polipropilenskih ploča kao vodonepropusni rezervoar sa potopljenim pregradama, usporivačima, specijalnim koalescentnim i sorpcijskim filterima.
Postoje više vrsta separatora nafte u zavisnosti od namene i vrste filtera koji se koriste:
- gravitacioni separator
- separator sa koalescentnim filterom

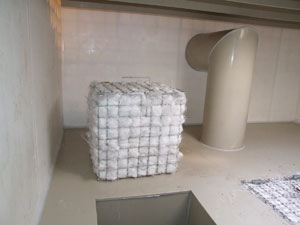

- separator sa (koalescentnim i ) sorpcijskim filterom od FIBROIL-a ili REO Fb
Tehnološki proces čišćenja-odvajanja naftnih materija odvija se u tri stepena:
- gravitaciona separacija i taloženje nerastvorivih materija

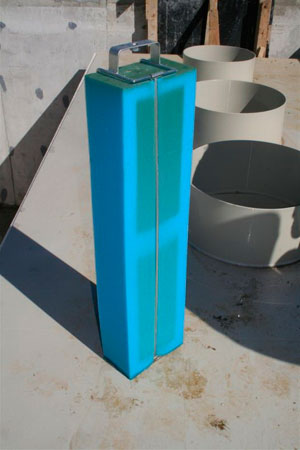

- intenzivna separacija naftnih materija u koalescentnom filteru

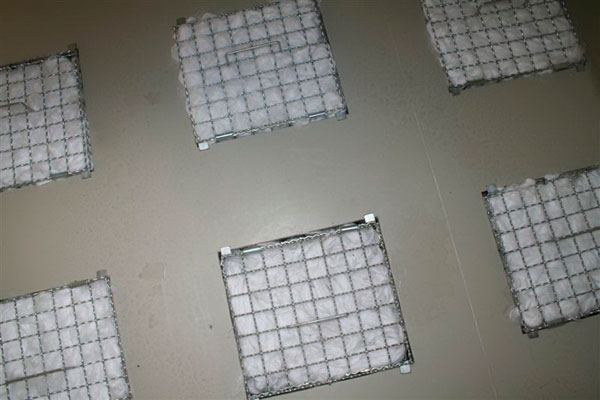

- dočišćavanje na specijalnom sorpcijskom filteru, gde se nafne materije vezuju na vlakna sorpcijskog materijala REO Fb

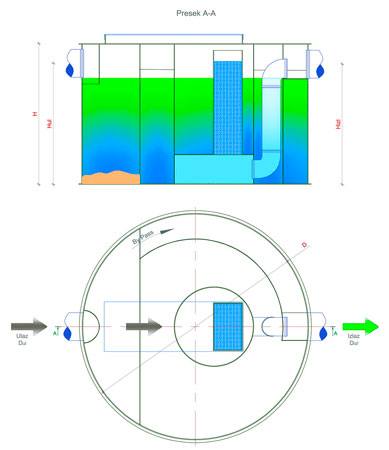

U separatoru je integrisan rezervoar za mulj (sedimentacija), koalescentni uložak i nosači filtera. Separator može biti opremljen i automatskim uređajem za zatvaranje izlaza, i automatskim upozoravajućim uređajem koji signalizira neophodno pražnjenje separisanih naftnih materija.
Ukoliko otpadna voda sadrži veću količinu nerastvorljivih materija (pesak i mulj) neophodno je pred separator ugraditi i hvatač peska-mulja (specijalni taložnik).
Kvalitet prečišćene vode na izlazu iz separatora sa :
GRAVITACIONIM FILTEROM je 70-100mg/l naftinih derivata (NEM) u litri vode.
KOALESCENTNIM FILTEROM je 5mg/l
SORPCIJSKIM FILTEROM je 0,2-0,5 mg/l
 |
 |
ODREĐIVANJE VELIČINE SEPARATORA
Veličina i efikasnost separatora nafte zavise od mnogo faktora:
- od količine priliva otpadne vode koja protiče za sekundu [l/s]
- od površine odvodnjavanja [m2]
- od vrste nečistoća
- od kocentracije nerastvorljivih nečistoća (pesak,mulj)
- od upotrebljenog sredstva za pranje
Veličinu separatora određuje priliv vode u l/s koju separator može da preradi. Separator se pojektuje tako da može da savlada i petostruki dotok pri provali oblaka. Ukoliko nije poznata količina dotoka vode, moguće je upotrebiti kao osnovnu orijentaciju površinu sa koje se spira voda u m2.
Separatori do određene veličine mogu biti slobodnostojeći-samonoseći, ili ukopani i obetonirani.
U oba slučaja zahtevaju izbetoniranu podnu ploču na koju se postavljaju
Gravitacioni separatori SUG
Cilindrični oblik od Q (l/s) 0,5 do Q 20
Prečnik 1027mm - 3067mm , visina 900mm do 2500mm
Tip |
Q [l/s] |
D [mm] |
H [mm] |
Dul/Dizl |
Hul |
Hizl |
V [m3] |
m [kg] |
SUG 0.5 |
0.5 |
1027 |
900 |
110 |
780 |
710 |
0.65 |
20.2 |
SUG 1.5 |
1.5 |
990 |
1500 |
110 |
1360 |
1270 |
1.001 |
25.6 |
SUG 3 |
3.0 |
1248 |
1500 |
110 |
1360 |
1270 |
1.628 |
45.3 |
SUG 6 |
6.0 |
1547 |
1500 |
160 |
1330 |
1230 |
2.562 |
60.3 |
SUG 10 |
10.0 |
1724 |
1500 |
160 |
1330 |
1230 |
3.214 |
69.9 |
SUG 15 |
15.0 |
2189 |
1500 |
200 |
1345 |
1250 |
5.277 |
105.1 |
SUG 20 |
20.0 |
2437 |
1500 |
200 |
1345 |
1250 |
6.564 |
151.3 |
SUG 30 |
30.0 |
2841 |
2000 |
300 |
1770 |
1660 |
11.968 |
301.0 |
SUG 40 |
40.0 |
2959 |
2000 |
300 |
1770 |
1680 |
13.049 |
401.0 |
SUG 50 |
50.0 |
3067 |
2500 |
300 |
2280 |
2180 |
17.51 |
452.0 |
Separatori ulja sa koalescentnim filterom
Cilindrični oblik – ugradnja u zelenu površinu
Tip |
Q [l/s] |
D [mm] |
H [mm] |
Dul/Dizl |
Hul |
Hizl |
m [kg] |
AQ AS TOP 1 RC/EO/PP |
1 |
1280 |
1350 |
110 |
1175 |
1060 |
89 |
AQ AS TOP 3 RC/EO/PP |
3 |
1280 |
1520 |
200 |
1250 |
1150 |
97 |
AQ AS TOP 6 RC/EO/PP |
6 |
1520 |
1470 |
200 |
1250 |
1150 |
119 |
AQ AS TOP 10 RC/EO/PP |
10 |
1760 |
1620 |
200 |
1400 |
1300 |
154 |
AQ AS TOP 15 RC/EO/PP |
15 |
2000 |
1470 |
200 |
1250 |
1150 |
174 |
AQ AS TOP 20 RC/EO/PP |
20 |
2240 |
1470 |
200 |
1250 |
1150 |
204 |
AQ AS TOP 30 RC/EO/PP |
30 |
2470 |
1810 |
300 |
1500 |
1400 |
264 |
AQ AS TOP 40 RC/EO/PP |
40 |
2470 |
1810 |
300 |
1500 |
1400 |
264 |
Separatori ulja sa koalescentnim filterom
Cilindrični oblik – ugradnja u kolovoznu površinu
Tip |
Q [l/s] |
D [mm] |
H [mm] |
Dul/Dizl |
Hul |
Hizl |
m [kg] |
AQ AS TOP 1 RC/EO/PB |
1 |
1280 |
1500 |
110 |
1175 |
1060 |
120 |
AQ AS TOP 3 RC/EO/PB |
3 |
1280 |
1670 |
200 |
1250 |
1150 |
130 |
AQ AS TOP 6 RC/EO/PB |
6 |
1520 |
1670 |
200 |
1250 |
1150 |
164 |
AQ AS TOP 10 RC/EO/PB |
10 |
1760 |
1820 |
200 |
1400 |
1300 |
212 |
AQ AS TOP 15 RC/EO/PB |
15 |
2000 |
1670 |
200 |
1250 |
1150 |
237 |
AQ AS TOP 20 RC/EO/PB |
20 |
2240 |
1670 |
200 |
1250 |
1150 |
277 |
AQ AS TOP 30 RC/EO/PB |
30 |
2470 |
2010 |
300 |
1500 |
1400 |
358 |
AQ AS TOP 40 RC/EO/PB |
40 |
2470 |
2010 |
300 |
1500 |
1400 |
358 |
AQ AS TOP 50 RC/EO/PB |
50 |
2720 |
2010 |
300 |
1500 |
1400 |
409 |
AQ AS TOP 65 RC/EO/PB |
65 |
2960 |
2220 |
300 |
1650 |
1550 |
490 |
Separatori ulja sa koalescentnim filterom kontejnerskog tipa
Tip |
Q [l/s] |
L [mm] |
B [mm] |
H [mm] |
Dul/Dizl |
Hul |
Hizl |
m [kg] |
AQ AS TOP 15 RC/K/ER |
15 |
2160 |
1500 |
1520 |
200 |
1220 |
1120 |
405 |
AQ AS TOP 20 RC/K/ER |
20 |
2160 |
1500 |
1520 |
200 |
1220 |
1120 |
405 |
AQ AS TOP 30 RC/K/ER |
30 |
3160 |
1500 |
1520 |
250 |
1170 |
1070 |
513 |
AQ AS TOP 40 RC/K/ER |
40 |
3160 |
2000 |
1520 |
300 |
1120 |
1020 |
609 |
AQ AS TOP 50 RC/K/ER |
50 |
3500 |
2160 |
1520 |
300 |
1120 |
1020 |
681 |
AQ AS TOP 65 RC/K/ER |
65 |
3160 |
2000 |
2020 |
300 |
1620 |
1520 |
772 |
AQ AS TOP 80 RC/K/ER |
80 |
3500 |
2160 |
2020 |
300 |
1620 |
1520 |
860 |
AQ AS TOP 100 RC/K/ER |
100 |
4160 |
2400 |
2020 |
300 |
1620 |
1520 |
1022 |
AQ AS TOP 125 RC/K/ER |
125 |
5160 |
2400 |
2020 |
400 |
1520 |
1420 |
1197 |
AQ AS TOP 150 RC/K/ER |
150 |
5160 |
2000 |
2520 |
400 |
2020 |
1920 |
1334 |

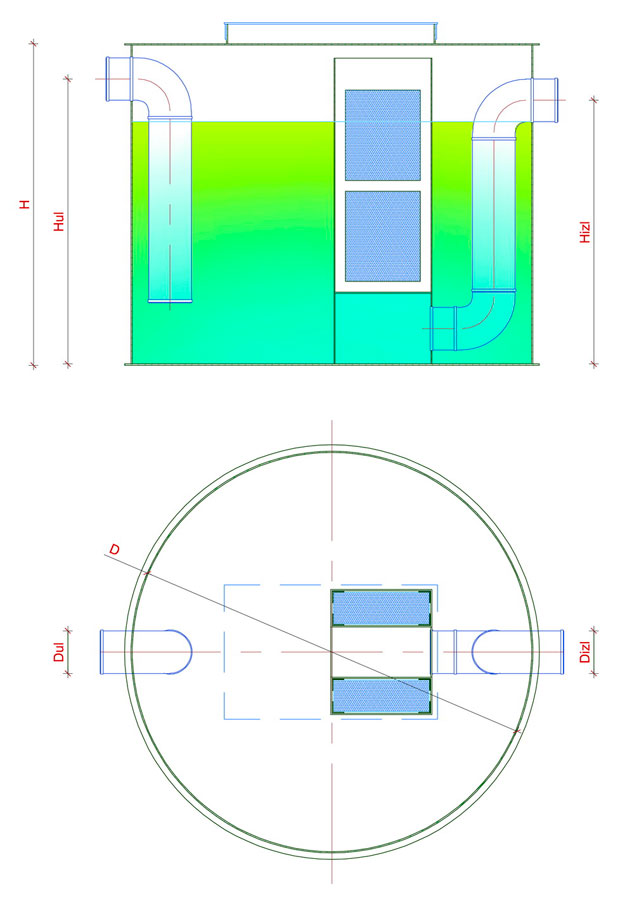

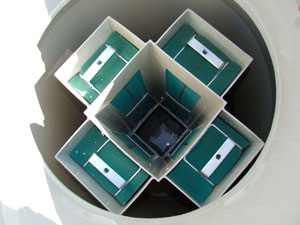

Separatori sa koalescentnim filterom SUK
Tip |
Q [l/s] |
D [mm] |
H [mm] |
Dul/Dizl |
Hul |
Hizl |
V [m3] |
m [kg] |
SUK 1 ZP |
1.0 |
1090 |
1000 |
110 |
890 |
780 |
0.814 |
32.2 |
SUK 3 ZP |
3.0 |
1102 |
1100 |
200 |
930 |
830 |
0.916 |
37.2 |
SUK 6 ZP |
6.0 |
1259 |
1300 |
200 |
1145 |
1045 |
1.438 |
47.8 |
SUK 10 ZP |
10.0 |
1481 |
1500 |
200 |
1340 |
1240 |
2.338 |
63.0 |
SUK 15 ZP |
15.0 |
1652 |
1500 |
200 |
1340 |
1240 |
2.94 |
80.7 |
SUK 20 ZP |
20.0 |
1890 |
1500 |
200 |
1340 |
1240 |
3.892 |
104.5 |
SUK 30 ZP |
30.0 |
2342 |
1500 |
300 |
1290 |
1190 |
6.068 |
151.5 |
SUK 40 ZP |
30.0 |
2342 |
1500 |
300 |
1290 |
1190 |
6.068 |
151.5 |
SUK 50 ZP |
50.0 |
2400 |
2000 |
300 |
1790 |
1690 |
8.45 |
242.8 |
 |
Separator ulja sa sorpcijskim filterom
Cilindrični oblik – ugradnja u zelenu površinu
Tip |
Q [l/s] |
D [mm] |
H |
Dul/Dizl |
Hul |
Hizl |
m [kg] |
AQ AS TOP 1.5-3 SOR EO/PP |
1,5 - 3 |
1280 |
1462 |
200 |
1150 |
1050 |
94 |
AQ AS TOP 5-10 SOR EO/PP |
5-10 |
1520 |
1470 |
200 |
1150 |
1050 |
119 |
AQ AS TOP 15 EO/PP |
15 |
1760 |
1470 |
200 |
1150 |
1050 |
145 |
AQ AS TOP 20 EO/PP |
20 |
2000 |
1470 |
200 |
1150 |
1050 |
174 |
AQ AS TOP 30 EO/PP |
30 |
2240 |
1810 |
300 |
1400 |
1300 |
230 |
AQ AS TOP 40 EO/PP |
40 |
2470 |
1810 |
300 |
1400 |
1300 |
281 |
Separator ulja sa sorpcijskim filterom
Cilindrični oblik – ugradnja u kolovoznu površinu
Tip |
Q [l/s] |
D [mm] |
H |
Dul/Dizl |
Hul |
Hizl |
m [kg] |
AQ AS TOP 1.5-3 SOR EO/PB |
1,5 - 3 |
1280 |
1670 |
200 |
1150 |
1050 |
121 |
AQ AS TOP 5-10 SOR EO/PB |
5-10 |
1520 |
1670 |
200 |
1150 |
1050 |
164 |
AQ AS TOP 15 EO/PB |
15 |
1760 |
1670 |
200 |
1150 |
1050 |
199 |
AQ AS TOP 20 EO/PB |
20 |
2000 |
1670 |
200 |
1150 |
1050 |
237 |
AQ AS TOP 30 EO/PB |
30 |
2240 |
2010 |
300 |
1400 |
1300 |
314 |
AQ AS TOP 40 EO/PB |
40 |
2470 |
2010 |
300 |
1400 |
1300 |
358 |
AQ AS TOP 50 EO/PB |
50 |
2720 |
2010 |
300 |
1400 |
1300 |
409 |
 |
Koalescentni i sorpcijski separatori SUKS
Cilindrični oblik od Q(l/s) 1-30 l/s
Tip |
Q [l/s] |
Dk[mm] |
Ds [mm] |
H [mm] |
Dul/Dizl |
Hul |
Hizl |
V [m3] |
m [kg] |
SUKS 3 |
3 |
2414 |
1385 |
1500 |
160 |
1370 |
1170 |
8.489 |
220.0 |
SUKS 6 |
6 |
2327 |
1666 |
1500 |
160 |
1370 |
1170 |
8.958 |
262.0 |
SUKS 10 |
10 |
2423 |
1732 |
1500 |
200 |
1350 |
1150 |
9.731 |
276.8 |
SUKS 15 |
15 |
2564 |
1756 |
2000 |
200 |
1830 |
1630 |
14.139 |
403.8 |
SUKS 20 |
20 |
2663 |
1664 |
2000 |
200 |
1830 |
1630 |
14.451 |
427.2 |
SUKS 30 |
30 |
2696 |
1926 |
2000 |
250 |
1802 |
1602 |
16.117 |
486.4 |
SEPARATORI MOGU BITI IZRAĐENI I PO POSEBNOJ DIMENZIJI ZBOG OGRANIČENOSTI PROSTORA
PRIMENA TEHNOLOGIJE AQUASEPUR NAF NA PARKIRALIŠTA I MANIPULATIVNE POVRŠINE
Ova mesta imaju zajedničko da u vreme kiše stvaraju otpadne vode zagađene naftnim i nerastvorljivim materijama. U poređenju sa tehnološkim vodama iz perionica automobila i automehaničarskih radionica, stepen zagađenja nafnim materijama je izrazito niži, a pre svega naftne materije nisu hemijski emulgirane
Ova činjenica znači i predpostavku njihovog lakšeg izdvajanja i odstranjivanja, te nisu potrebni za prečišćavanje vode ni hemijski ni biološki uređaji. Sasvim su dovoljne fizičke metode upotrebljene u separatorima naftinih materija AQUASEPUR, gravitacionim ili sa koalescentnim, odnosno sorpcijskim filterom. U separatorima su korišćeni elementi za gravitaciono taloženje nerastvorivih materija i flotacija neemulgovanih naftnih materija (<100 mg/l). Zatim se naftne materije još bolje izdvajaju uz pomoć koalescentnih filtera (<5mg/l ), a upijanjem u sorpcijske uloške ostaje manje od 0,5mg/l neemulgovanih naftnih materija u vodi.
Odgovarajući tip separacijskog uređaja (snaga prečišćavanja Q u l/sec) izračunava se ovako:
A x B x C = Q
A (kvadratura štićene površine u m2)
B (količina vode u litrima po m2 za sekundu kišnog pljuska normativno merena 10 minuta i ustanovljena metereološkom službom za traženu lokaciju)
C (koeficijent propustnosti štićene površine)
Hipotetični primer:
A razmer površine koju treba zaštititi je 1500m2
B normativ kiše za traženu lokaciju je 124l/sec/ha, tj. 0,0124l/sec/m2
C koeficijent štićene površine (uzećemo 0,7 za asfaltnu površinu pada 1% )
Q = AxBxC = 1500m2 x 0,0124 l/sec/m2 x 0,7 = 13,02 l/sec
Tabela koeficijenata
| Vrsta zemljišta, način izgradnje, vrsta površinskog uređenja |
Konfiguracija i nagib terena |
||
ravan do 1% |
kos 1-5% |
strm preko 5% |
|
| izgrađene površine (krovovi) | 0,9 |
0,9 |
0,9 |
| asfaltirane i betonirane površine, popločane sa zalivenim fugama |
0,7 |
0,8 |
0,9 |
| popločano, valjani makadam - tucanik | 0,3 |
0,4 |
0,5 |
| obične površine neuređivane | 0,2 |
0,25 |
0,3 |
| igrališta, voćnjaci, groblja | 0,1 | 0,15 | 0,2 |
| polja, livade, zeleni pojas | 0,05 | 0,1 | 0,15 |
| šume | 0 | 0,05 | 0,1 |
AQUASEPUR - ČUVA NAŠU VODU
ŠTITEĆI VAŠU OKOLINU - ŠTITITE I SEBE I VAŠU DECU
I OBEZBEĐUJETE LEPŠU I SIGURNIJU BUDUĆNOST
AQUAPUR - VAŠ DOBAR ODNOS PREMA PRIRODI I OKRUŽENJU
www.aquapur.rs
